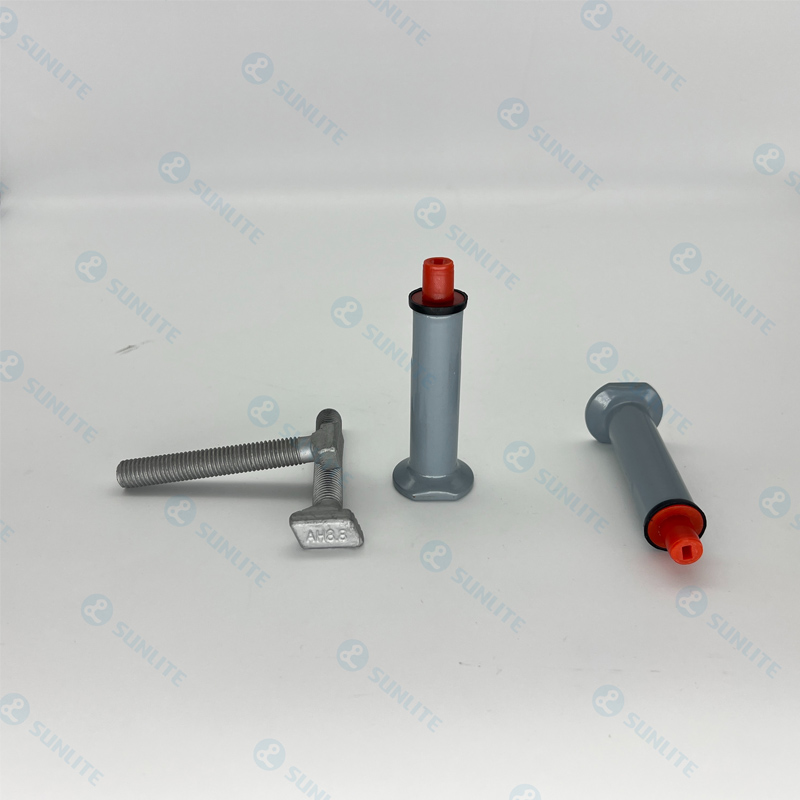

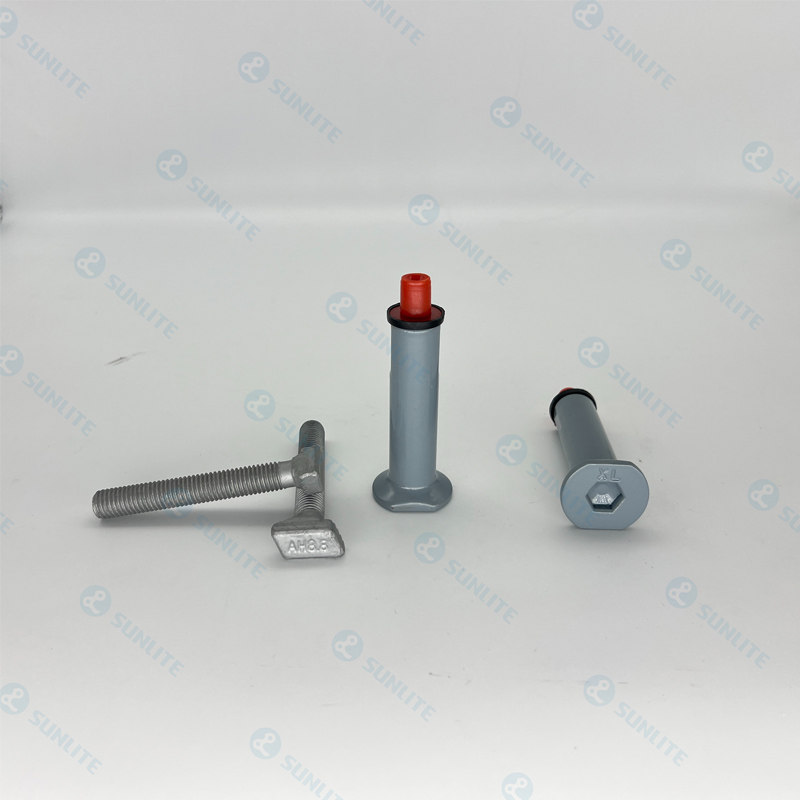

事前に埋め込まれた袖

アプリケーションシナリオ

1. トンネルセグメントの埋め込み部品は、外部吊りチャネル、避難プラットフォーム、ケーブルブラケット、セグメントなどの機器間の固定接続に使用されます。



製品説明

ハイエンドの事前埋め込まれた袖は、精密鋳造を介して316のオーステナイトステンレス鋼で作られています。二重層の断熱構造の設計により、断熱性抵抗性≥10⁸Ωで電気分離性能を達成します。 15KN以上の引き抜き強度と5000サイクル以上のねじれ疲労寿命を組み合わせることで、金属成分の断熱と機械的信頼性に厳しい要件を持つ鉄道輸送や医療機器などのシナリオに寿命のないソリューションを提供します。

製品機能

極端な機械的保証:

316ステンレス鋼のマトリックスの降伏強度は205MPa以上で、引き出し型容量は200％増加しました（304ステンレス鋼と比較）。

特別な歯溝構造により、ねじれ疲労寿命は5,000サイクルを超えることができます（EN 14399テスト標準）。

デュアル電気分離:

アルミナセラミック断熱層 +ポリマーシーリングリングブロック漏れ電流パスは、10ωレベルでの電流パスです。

誘電体強度≥3kV/mm（IEC 60112ウェットテストごと）。

全環境腐食抵抗:

316L超低炭素組成は、塩化物イオン腐食に耐えます（480時間の塩スプレー試験ISO 9227を通過）。

-60 〜300℃の温度範囲内のゼロ構造腹部は、寒い収縮と分離のリスクを排除します。

インテリジェントなインストール互換性:

内部スレッド精度は、自動トルク固定システムと互換性があるGB/T 196クラス6Hに到達します。

パフォーマンスインデックス

コア材料：316オーステナイトステンレス鋼（CR17/NI12/MO2)

機械的特性:

プルアウト力≥15kn（ISO 898-1ごと)

トルク抵抗≥35n・m

疲労サイクル抵抗≥5,000サイクル（負荷±15°)

電気:

断熱抵抗≥1×10⁸Ω（DC 500V、23℃/50％RH)

誘電体強度≥3kV/mm（AC 1分)

腐食抵抗グレード：グレード10（ISO 9227 1000H塩スプレーテスト)

精密制御：内部スレッドトレランスグレード6H（gb/tあたり196)

アプリケーションエリア

高速レールバラストレストラック：スリーパー絶縁アンカーシステム（アンチストレイ電流腐食)

医療イメージング機器：MRI機器の磁気シールドキャビン用の埋め込み部品

精密製造業：半導体クリーンルームの抗静止機器ベース

新しいエネルギーバッテリー：電力電源パックの高電圧断熱接続ポイント

海洋工学：塩化物イオン腐食耐性凝固システム用施設向け
